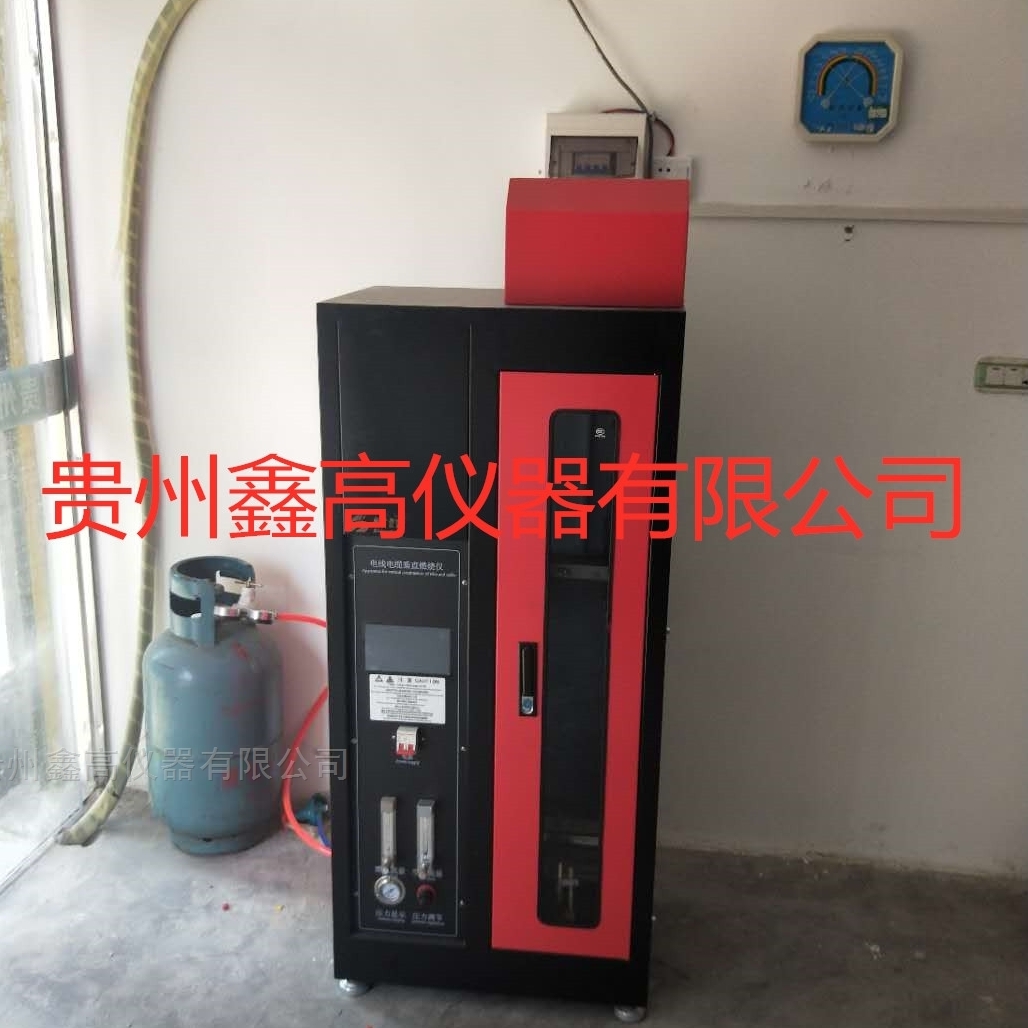

电线电缆垂直燃烧仪

  • 更新时间:  2020-06-15
  • 产品型号:
  • 简单描述
  • 电线电缆垂直燃烧仪
    一、使用范围:单根电线电缆垂直燃烧试验仪主要针对导体直径大于8mm(截面积大于0.5mm2)或小于8mm(截面积小于0.5mm2)的单根电线电缆的可燃性能进行评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门。
详细介绍

该款单根电线电缆垂直燃烧仪适用于质检/检测单位以及电线电缆生产企业验收或资质审核。



电线电缆垂直燃烧仪

一、使用范围:单根电线电缆垂直燃烧试验仪主要针对导体直径大于8mm(截面积大于0.5mm2)或小于8mm(截面积小于0.5mm2)的单根电线电缆的可燃性能进行评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门。该款采用了GB18380.12-2008附录B中关于空气混合结构部分的推荐的产品结构,细节上也完全满足质检单位验收需求。

二、产品功能特点



   单根电线电缆垂直燃烧试验是采用规定尺寸的本生灯(Bunsen burner)和特定燃气源(丙烷),按一定的火焰高度和一定的施焰角度对呈垂直状态的试品定时施燃,以试品点燃、燃烧的持续时间和燃烧长度等来评定其可燃性及着火危险性。



三、主要技术参数



1.七寸全彩可编程控制器触摸屏+PLC控制,实现控制/检测/计算/数据显示多功能



2.自动化程度高:自动记录试验时间,自动显试结果,自动计时,自动点火,施焰结束后本生灯自动退回,可选择是否关闭燃气



3.启动时可选择是否自动点火;启动、停止、燃气、计时、点火、保存、保存、照明、排风均通过触摸屏控制实现,指尖轻触即可完成试验



4.计时按钮配合PLC自动记录储存燃烧耗时间



5.试验时间系统自动记录,并生成试验结果



6.燃烧器:内径Φ9.5mm ± 0.5mm



7.试验倾角: 45° 式样横梁可前后移动,根据式样粗细调节与本生灯的位置;



8.火焰高度:20mm ± 2mm 到190mm±1mm可调



9.施焰时间: 0-999.9s±0.1s可调



10.燃烧气体: 95% 丙烷气( 一般情况可采用液化石油气代替 )



11.燃气:采用高纯度丙烷气或石油液化气(用户自备);



12.被试验电线电缆长度:600±25mm;



13.被试验电线电缆外径:导体直径大于0.8mm或截面积大于0.5mm2



14.本装置应安放在不通风且温度为(23±10)℃的环境中进行试



15.燃烧喷灯标准功率:1KW;



16.电源电压:220V/50Hz



17.燃气流量:0-1L/min



18.空气流量:1.5-15L/min



19. 箱体材料:钢板静电喷涂  (可指定不锈钢材质机箱)



20.设备外形尺寸:长60 cm 宽45cm  高156cm



四、设计标准



GB/T18380.1-2008、GB/T18380.11-2008、GB/T18380.12-2008、



GB/T18380.21-2008、GB/T18380.22-2008、GB/T5169.14-2007



五、适用标准



IEC60332、GB/T19666-2005、GB12972、GB13033、MT818、MT386、ISO5656



另标准推荐两种火焰校准方式:



(1)火焰内焰50~60mm,外焰170~190 mm



(2)10g铜头从100℃升温到700℃时间为45±5S



如果用户采用第二种方式验证火焰,则需选配火焰校准装置。前期采购暂不考虑火焰校准方式,后期如有需要可再加配。
